TH-100鼓风机

首次查询时间: 2018-07-27 13:27:23
本次查询时间: 2024-12-04 10:35:30
日期 目的地 负责人
2018-07-28 09:16:42 陈燕
2018-07-28 09:16:56 陈燕

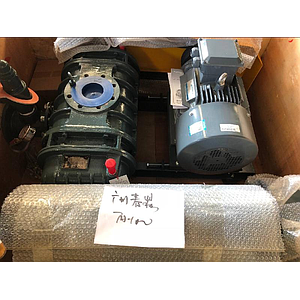

封箱照片

安装与调整

(1)鲁氏鼓风机安装于基础台上之前,底台和混泥土接触的

表面必须确定无油渍以确保和混泥土良好结合性。

(2)当鲁氏鼓风机未配管时,

其出入口凸缘,必须保持密封,以免异物掉入。

(3)鲁氏鼓风机及其附件安放基础台上之后,应在机器底台和

基础固定螺栓两侧及较重的部位放入垫片,并预留出

灌水泥的间隙,最后利用垫片(或斜垫片)及水平仪在加工过

的平面上确定安装的水平度,最大的容许误差为每米不超过0.2mm。

(4)若是使用旧水泥基础台时,需将表面加以削除,使机器安装

在新的表层上。

(5)安装的地点应预留检修用空间,以方便保养及维修。

(6)鲁氏鼓风机吸入口处,应考虑通风良好且能吸入清净空气之处。

(7)装设鲁氏鼓风机之房子太狭窄时,室内温度容易升高,

当温度达40C以上时,会影响鲁氏鼓风机马达之寿命,

因此必须装设换气扇,以达到散热效果。

配管

为确保鲁氏鼓风机往后运转平稳,在配管时,须注意下列几点:

(1)管内的焊渣或其它异物在配管与鲁氏鼓风机结合之前,

必须彻底清除,否则掉入汽缸内将会造成严重的损害。

(2)应避免因配管而造成鲁氏鼓风机变形,注意配管的重量

不要直接加于机器。所以在靠近鲁氏鼓风机的出口或入口处

配管应有适当的支持,支持的方式可用金属吊环或支持台,

但以可绕式者最佳。又应注意配管的中心是否与机器的中心一致,

不可勉强锁紧。若能加装伸缩接头,应可减小因配管的些微变形

所产生的应力及配管因温差所造成之应力加于鼓风机上。

如能在伸缩接头后再加装逆止阀,可防止因逆流而使得

鲁氏鼓风机内部漫水。请注意逆止阀安装之方向。

(3)鲁氏鼓风机入口开放于大气时,应加装过滤器以避免吸入异物

。机器置于屋外时,应加装防雨罩。又为消除机器噪音时,

应于入口、出口或配管中加装消音器。如果输送气体中含有

水蒸汽时,可能在输送中产生凝结液,所以在配管的最低点

要安装泄水孔。

(4)入口过滤器请随时保持清洁,每三个月定期检查并清洁保养。

  A. V型皮带传动

  一一组配好的鲁氏鼓风机运抵安装地点后,于运转前必须检查

两皮带轮端面是否在同平面上及皮带的张力。

  (1).平行度检查

  确定皮带轮在正确位置。

  以直尺或辅助细线横过本体及马达皮带轮端,检查两皮带

的端面应在同平面上,马达轴和鼓风机的轴必须平行,并且V皮

带轮和轴要成直角。如有偏差时可旋松能松马达底座的螺栓来调整之

,调整好后再旋紧。启动鲁氏鼓风机以前,应先核对正确回转方向,

再作全速运转。(2)皮带的最佳张力调整为当最大马力运转时,

其不致产生滑动而所需张力为最小,刚开始使用新皮带的第一天,

应多次检查松紧的变化情形,调整不会滑动的程度,皮带本身

某一程度的伸长后 即不易再伸长,此后只需偶尔调整即可

,一次使用数条皮带时,要注意长度要一致,

而且更换皮带时也要全部一起换新,通常皮带要防止汽法等

油类的侵蚀,且要时常去除皮带上的尘埃及杂物,皮带张力

的检查有以下方法,用手指握住V皮带,可扭转90度左右,

或是用拇指压而可下垂约V皮带的厚度。开始运转,

若有滑动的声音时,则要稍微增大张力,使用新皮带时要

稍微加大张力。带张力的计算方法如下,

.求出两轴之间的距离。

.求出每条皮带的传动马力,

风机运转前的准备工作

(1)用手转动鼓风机轴,检查是否可轻易转动。如果转动

困难时,应检查鼓风机是否受外力而变形。检查的顺序

是松开凸缘螺栓,如果必要时再松开鼓风机脚底螺栓,

以调整鼓风机本体和配管及附件的位置,同时并检查

汽缸内是否有异物。

(2)根据本使用说明书检查润滑油的油位。

(3)检查所有附件的正确装配位置及方向。

(4)打开鼓风机出口及入口侧的控制阀。鼓风机不可在

阀关闭的情况下启动。鼓风机出口或入口侧应有安全阀

保护,以避免因操作错误或系统阻力改变而造成损坏。

■特别注意:检查鼓风机出入口凸缘之间的盲板是否已取掉。

2.鲁氏鼓风机试转

  试转时,必须确定出口或入口压力为铭牌所订的压力。

如果所需使用压力改变时,必须调整安全阀,但同时须

注意马达电流负载情形。入口温度必须维持在安全的温度

范围内(本公司标准型鲁氏鼓风机的入口使用温度最高为50℃)

如入口温度超过50℃,请和本公司连络。

试转时下列项目须逐检查:

(1)鲁氏鼓风机转向是否正确。

(2)鲁氏鼓风机是否有异常声音。

(3)鲁氏鼓风机震动情形。

(4)鲁氏鼓风机外壳温度是否过高。

(5)试车完成切断电源后,观察鲁氏鼓风机是否能自然

停止。停止后以手转动轴检查是否可轻易转动。上述各点

如皆无问题,即可安排正式运转。运转正常时,只需注意轴承

、齿轮的润滑及皮带张力的调整外,并不需要太多的维护工作。

  3.风量调整

  鲁氏鼓风机为排量型机器,如用入口或出口阀来控制风量,

其效果并不很显若欲作较大幅度改变风量,改变转速是较经济

且有效的方法。如不改变转速时,多余的风量可由安全阀释出,

或在出入口间加装一旁通管,但必须注意回流的气体温度较高,

可能会影响鼓风机的正常运转

  安全阀调整

  配有安全阀的鲁氏鼓风机在出厂前已依规格压力将释放

压力调整好。机器正式运转前必须再确认安全阀是否在所设

定的压力下释压,以确保鼓风机及马达的安全。如未在所设定

的压力下作用或系统所需的使用压力改变时,必须再重新

调整安全阀的释放压力,

春鼎鼓风机故障排除

一.鼓风机无法运转可能原因

1.电气线路毛病.........................检修电气线路

2.马达故障.........................检修马达

3.气缸内部有异物掉入...........缸内部异物

4因转子生锈卡住 ...........消除转子上的异物

5齿轮啮合部分有异物...........消除齿轮上的异物

6鼓风机出入管路阻塞...........消除管路闭塞物或

打开出入口阀

二.出口温度高可能原因

1.齿轮箱油位过高...........降低油位

2.滤网的阻力过大...........清洗滤网

3.出入口压力差过大...........找出原因以降低压力差

4.转子间隙偏离...........送厂检修以调整转子间隙

三.轴承温度过高可能原因

1.油位过高,滑脂过多...........减少油及滑脂量

2.润滑油的粘度过大或过稀...........换适当润滑油

3.使用压力过高...........改善使用压力

4.入口气体变化...........找出原因并加以改善

5.轴承磨损...........送厂检修以换新轴承

6.轴承部分的轴磨损...........送厂检修以换新轴

7.皮带张力过大...........重新调整皮带张力

8.转子温度上升影响...........找出原因并加以改善

四.齿轮油温度偏高可能原因

1.润滑油过多或过少...........检查润滑油的油位

2.润滑油粘度过大或过稀...........换润滑油

3.鼓风机压力过高...........检查润滑油

4.齿轮磨损...........送厂检修以换新齿轮

5.齿隙过大...........送厂检修以调整齿轮

五.电流超载可能原因

1. 出入口管路阻抗增大,致使出入口压差变大.......

检查原因并加以改善

2.鼓风机转速提高...........降低转速

3.马达故障...........检修马达

4.转子生锈...........消除转子上的锈物

5.异物掉入气缸内...........清除气缸内的异物

6.转子发生碰撞...........送厂检修以调整齿隙

7.转子与气缸或侧板碰撞...........送厂检修以调整间隙

六.异常声音可能原因

1.转子互相碰撞...........送厂检修以调整齿隙

2.转子与气缸或侧板碰撞...........送厂检修以调整间隙

3.齿轮磨损或有异物...........送厂检修或清除异物

4.异物掉入气缸内...........清除气缸内异物

5.皮带张力过紧或碰到皮带盖...........重新调整皮带张力

6.轴承磨损...........送厂检修以换新轴承

春鼎鲁式鼓风机保养说明

项目/期限

试车前

日常

三个月

一年

二年

备注

清处配管之异物









检查各部是否牢固









鼓风机、配管等

活门的开放









逆止阀的作用











配电线的接头









齿轮油量







使用220#齿轮油

漏油









转动方向









箭头所指方向

压力







安全阀的作用









电流、电压









空气量









声音









震动









温度







吸入空气、鼓风机、马达

皮带的张力情况







初期会伸长以后须拉紧

齿轮、轴承的圆滑度









轴承润滑油的注入









使用润滑油

齿轮油的更换









全部更换(TSW型二年)

皮带的更换









初期会伸长以后须拉紧

消音器内部的清扫











油封的更换











外壳内部的清扫
